近些年来,时间敏感网络从学术杂志页跳跃到现实世界的实际应用公司想从这一令人振奋技术中得益时,必须理解行业角色的需要并开始建立SSN驱动系统
甚至在IEE TSN任务组组成前,Mexa与行业伙伴合作促进制造部门数字化,即4.0产业和所有关键工业自动化技术SSN是工业数字化应用关键推介器,Mexa已经做出了宝贵的贡献并透过数大科技进步与实战应用向工厂底层带回验证特效
常用时间引用
传统上,不同的设备、接口和协议对及时传输、接收和处理大量数据供工业自动化应用提出了严重挑战。TSN通过在网络上实现时间同步来克服这些挑战,所有连接设备共享所有数据在特定时间点可用的共同时间参比TSN驱动系统高度可靠,因为在确定型网络环境内嵌低延时优化性能安全
为实现高可靠性,IEE802.1CB框架复制消除工作通过多脱机路径发送每个框架复制件,因此即使部分网络失效,主动冗余仍然允许无缝通信台北自动化2022期间,Mexa与NXP半导体N.V.合作测试802.1CB基环表层可靠性,该图层使用Mexa开关连接NXP设备工程师卸载某些网络电缆模拟网络故障时,控制关键设备的数据包保持同步并正常运行测试还证明强网络冗余帮助恢复多点故障,而不仅仅是单点故障
实现工业自动化中SSN的另一重要步骤是确保数据可用无线应用传输多工业设备移动化,没有广数组无线应用,真IIoT是不可能实现的台北自动化2021, Moxa,Intel和港口工业自动化GmbH开发平台展示该行业第一个即时传输数据即时应用tSN解决方案新平台设计与各种通信协议兼容性灵活扩展,这意味着它可用于建设下一代智能制造和后勤解决方案,特别是当移动设备不仅需要,实战案例需要时。无线TSN挖掘出tSN的全部潜力,它是一个真正统一和高性能网络基础设施,允许各种交通并发
TSN深入
除证明技术工程外,Mexa还在数个实战应用中实施SSN帮助公司实现有形商业效益
wifer制造ELS系统技术合作 台湾平面解答提供商Mexa成功整合TSN系统整合机器视觉进宽差分校正系统TSN技术成功整合高带宽视频应用并高可靠性点控CC-Linki解决方案提供稳定运动控制系统 完全配有机器视觉 偏差校正系统Moxa TSN解决方案还支持不同类型交通,这些类型交通的要求可能大相径庭,并用相同的开放标准网络实时提供网络交通精确运动控制数据stN解决方案还帮助提高网络经济可行性并降低所有者总成本(TCO),因为基础设施易于维护并扩展
视频组件日志即时视频监控数据带宽饥饿臭名昭著TSN超可靠性并闭合低延时令构建归并录入并流视频实战程序成为网络上可行的任务帮助日本工业集团三菱电机改善视觉检查期间系统所有组件的日志记录,Mexa搭建模块,有能力记录视频流、波形和相关信息,帮助用户在必要时加速故障排除三联工程师不再需要通过不同设备或网络搜搜搜,现在可以对SSN综合系统进行法证调查,安全访问、存储和保护关键同步视觉数据
TSN帮助方式
SSN是智能工厂自动化的关键,因为确定式实时通信允许不同设备无缝共事随着网络规模和复杂性的增长,SSN实施交通管理并优先系统资源以确保关键数据按时交付,从而使网络超可信和更加安全
现在让我们考虑两个使用案例 展示SSN能力, 和Mexa如何工作系统集成者、机器搭建者 和终端用户
例1:响应市场对先进、综合和高自动化机器的需求,机器制造商力求提供机器内装可扩缩性、加速感测和复杂激光机控应用正因如此,属于不同构件的不同专有网络需要无缝通信和集成才能实现最优性能此外,维护这些网络会给操作者带来挑战,特别是当机器运到国外,对操作者培训时不时跟踪时。
Moxa开发出统一的SSN网络,使摄像头、传感器和机控件之间的确定式通信成为可能Mexa TSN-G5008Series全Gigabit管理开关多I/Os连接servo驱动器和机器视觉摄像头因以太网的先入先存性质,无法传输同一电缆上的关键数据使用标准Ethernet TSN基础设施时,交通管理目前允许关键数据分享网络资源并确保数据包交付开关设计使制造网络,如机器制造者网络与SSN兼容以获取产业4.0的好处
例2:较短生产周期对企业有利,因为效率降低成本并增加灵活性允许企业适应变化市场并提供批量定制并常高溢值产品,如商业脱机产品对制造商而言,只有各种系统-包括生产线、装配线和后勤-都搭建在一个统一网络上,才能实现这种效率和灵活性,这样就可以在短时间内更有效地实现对生产和配送过程的修改和调整。
为使质量定制化成为可能,制造商可部署Mexat-SN-G5004和TSN-G5008序列Ethernet切换器,将现有专有网络合并成单网以提升效率最重要的是,制造商可实现信息技术和运维技术并发,以减少生产产品所需流程数正因如此,自适应性生产、批量定制和生产优化都实现,因为资产通过SSN驱动网络管理,确定通信可确保有效控制整个制造过程
网络地形简化对运算符有利,因为维护更容易并更具成本效益运算符现在维护统一网络,而不是许多协议和要求不同的网络,培训可以精简化。电缆线也变得简单易行,有助于降低维护费用
利害相关方从TSN
TSN为工业自动化世界带来效率、更容易管理以及成本效益其确定式通信,无论是有线通信或无线通信,都有助于高取量和高求产业系统所需的超可靠性IT和OT聚合提供少节点、精简电缆和更容易维护从机器搭建者到系统集成者到终端用户等各种利害相关方都实现这些效益。
机器构建器使用 TSN技术,机器搭建者可拉动竞争网络基础设施,允许运动总线和传递信息跨网络并发简化架构还可减少节点数,从而节省整体成本和维护努力此外,从性能观点看,控制循环时间可缩短,从而有可能控制更多设备最后,由于SSN技术运行Gigabit网络,更高带宽完全适合未来增加更多应用
系统集成器unity TSN网络还简化网络自动化架构,减少电缆和工程工作TSN将所有专有联网技术归并单线的能力意味着网络规划和规模可以控制预测,从而减少所有制和保存总成本维护
终端用户:此外,SSN与现有网络兼容性,因此不再需要连接不同专有系统的额外网络网关网络安全网与现有标准网络兼容易数据存取,使系统更容易优化终端用户的资源和努力与其他现有联网技术相比,TSN还能更好地优先使用临界包比非临界高带耗用应用,从而减少系统整体停机时间最后但并非最不重要的一点是,利用标准以太网技术意味着为以太网开发的最新网络安全解决方案也可以向SSN网络提供,在不断变化的威胁气候中提供更大的保护和适应性
准备tsn采用
讲到可达标应用时,深入理解现有应用要求和网络布局是选择最合适的协议和右侧配置开关和端设备的先决条件

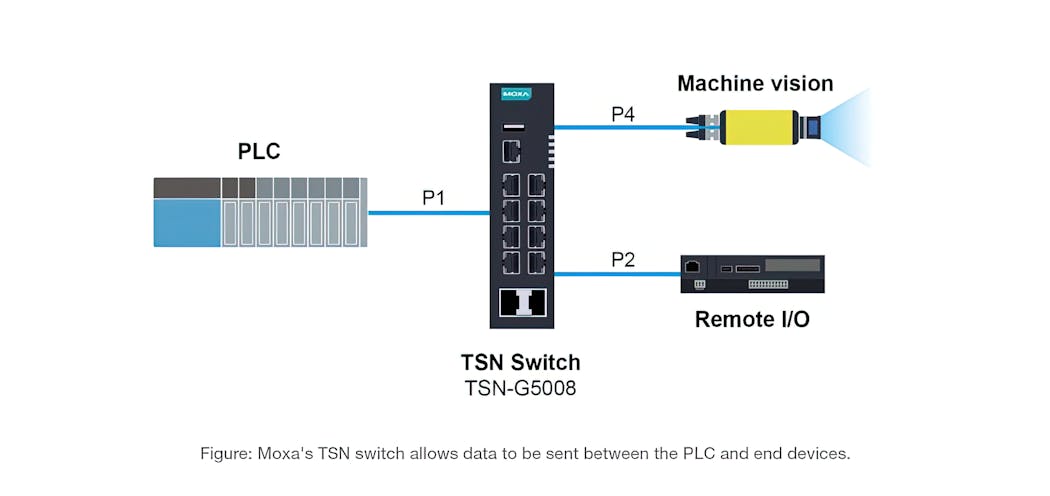

举个例子需要PLC通信和图像捕捉程序需要向同主机传输两类数据使用合并网络布局清晰显示视频流从端口4发送到端口1,控制器向主服务器从端口2发送同步消息至端口1
- 保护控制包高带宽视频流需要配置网络上的必要协议,包括相关组件和端口时间同步器802.1AS
- 控制包发送时间周期为1次周期,300ms周期日期和200ms时间同步数据,其余500ms运行非循环数据设备可分配对应VLANID到每个插槽以确保循环数据不受影响
- 澄清程序行为后,最后步骤是配置以太网开关和端设备上的必要配置
模轴一直努力确保SSN技术实现真实潜力,帮助行业领先者加速工业自动化数字转换透过文章中考虑使用案例, 我们希望您能更好地了解Mexa如何与可信伙伴和声望卓著的利害相关方合作向处于数字变换不同阶段的客户提供未来防 TSN解决方案
