工业控件重新设计

二月2015年19
Bedrock自动化引入了一套独特的工业控制系统产品,这些产品可改变我们对控制器、I/O、电源和回排机的思维方式。问题在于:业界将如何响应?

自动化空间技术供应商永久提升控制产品和软件操作能力整体而言,组件本身的形式和功能几十年来相对不变,即小塑料盒-从米色到黑灰色或黑色不等-PLC或DCS、I/O和电源接通带连接器回平面

第一次面对面会议Bedrock自动化i期望讨论新公司 嵌入式工业控制系统安全归根结底,公司标签线是“安全工业自动化”,从会议前我看到的几件材料中,我知道他们的安全方法环绕嵌入硬件然而,我并没有准备好我所见的一切

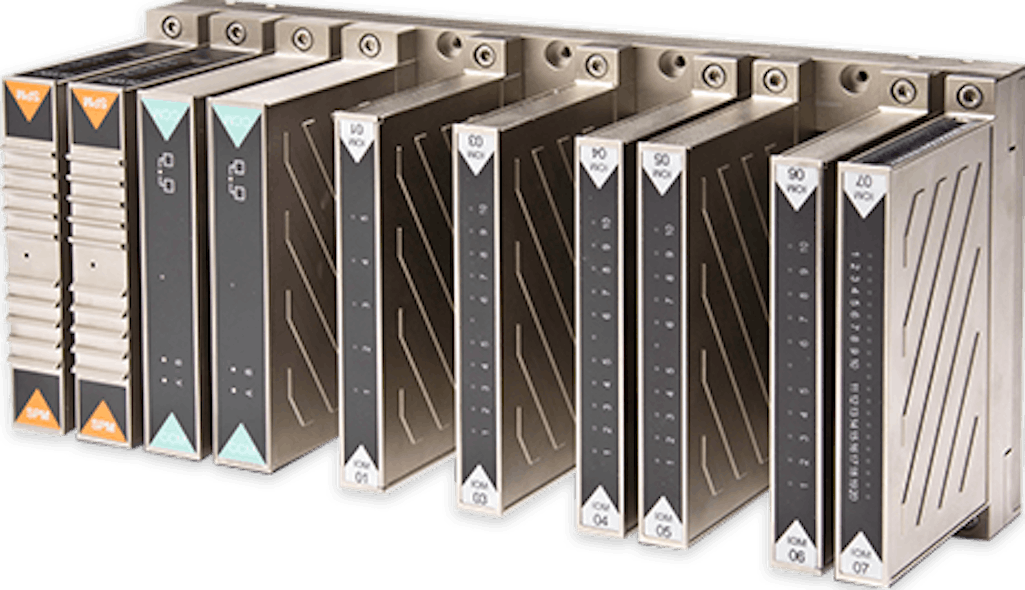

基本说来,Bedrock自动化重新设计了工业自动化组件,我们都非常熟悉这些组件。PLC/DCS、I/O和电源仍然置入小盒中,通过回机连接相似性大都到此结束

先从回机开始起步点I/O连接器插针失效由电磁互连取而代之,据Bedrock自动化提供:提高可靠性-因为不关心针破、弯曲、腐蚀或受RFI暴发提高速度-用公司黑字技术替换串行多滴总线设计银河隔离-传统针基回机不安装变压器和/或假相联并保护不受网络浏览-像回平面插针通过逻辑分析器窥探以及通过操纵插针仿造模块

黑构件Bedrock自动化构建回机用法黑通通信互连结构覆盖电磁互连法以及异步并行冗余电通信架构和嵌入式通信开关架构, Albert Rooyakers创建者CTO和Bedrock自动化工程副总裁表示

贝德罗克专利回平面电源通信架构(这是公司围绕新控制系统产品提交的74项专利中的一部分)是带并行和串行界面的被动、异步全双工通信开关布局串行接口配置将I/O设备并行连接到控制、通信和电源设备并行通信接口配置分解I/O设备连接主机并传输I/O设备相互间信息,时间为1msecI/O扫描时间,而不论I/O计数或应用并行接口组成专用通道供反平面模块互连设备并像积分交叉交换机操作

BMI建自机化注解铝Rooyakers表示,全金属建模BMI和交配模块产生相邻热联和被动冷却

反平面的另一个趣味点是,I/O插槽和I/O模块电磁电量和通信互连对称性Rooyakkers表示,这意味着任何I/O模块都可插入回平面上的任何插槽中取向,允许更好的电缆管理并灵活隔离字段布线,即左对右或上对底函数垂直对横向BMI安装

有了对Bedrock自动化回机基本理解后,让我们继续供电Bedrock使用通用智能供电模块支持80-265VAC/VDC50/60Hz输入电源设计不需粉丝并密封在一个全机盒内操作,扩展温度范围从-40C至+80C供电冗余 网络安全 通过船上安全黑字ARM处理器连接回平面电源提供诊断能力分析、预测维护并减少意外停机

Bedrock自动化为连续函数图语言、梯度函数或顺序函数图语言提供通用控制器保证执行时间小于5msec Rooyakers表示一个控制器可支持多达10或200I/O模块和4000I/O点i/O通信模块综合GIAbit开关布料分布上, 他说,“消除边端开关需求以及与开关技术关联的可靠性、安全性和成本问题。”

grabitI/O分发总线可达100公里长,可选择使用控制器和i/O网络内嵌入的铜单线或多线性纤维网络,小式标准网络连接器可插入控制器和i/O网络通信模块

控制器像供电器一样密封在一个全机盒内并使用黑构ARM安全处理器操作SILIII定值EAL6+认证RTOS控制器内置事件序列能力-IEE 1588标准记时功能在所有I/O模块和供电模块中都可实现-表示不需要购买专用硬件,并添加Rooyakkers,他们表示所有I/O和电源都有资格实现SOE功能

象控制器、电源和回平面一样,BedrockI/O还装饰全金属置存器和黑磁加密ARM处理器电力通信通过BMI管理,不插针扫描时间为1msecI/O配置虚拟元化软件三种I/O模块类型:UA-通用模拟UDI-通用离散UDO-通用离散edrock通用现场客运模块为Profibus使用I/O提供行进图,设备网、工业以太网和Foundation现场客运Rooyakkers表示,该功能为大多数用户模块类型减少80%

深入阅读这些产品同时监听Rooyakers解释后方技术设计过程,我忍不住想这些产品必须比竞争者代价高得多。Rooyakkers不引用通用价位, 因为总成本取决于应用, 他确实强调Bedrock的价格与其他顶级自动化技术一致Bedrock自动化产品设计所固有的节省,例如:

  • 消除接合盒可降低电缆解密需求;
  • I/O安装并终止现场消除中间解密
  • 循环图需求消除并
  • I/O面板布局布局和布线图减二分二分

这些因素同他引用的其他因素一起,据说总工程系统设计需求下降33%

Rooyakers解释Bedrock非强制概念当前OEMs源码几乎100%马克西姆集成德克萨斯工具公司、英特尔公司等。Sine元件是产品过期化的主要驱动程序之一,Bedrock源码近百分百内部系统主动构件来自马克西姆集成机设计表示最复杂模拟和数字组件由Bedrock工程师内部设计并环绕多世纪供应链模型构建此外,通过模块级聚合-使用精电路结构最小化系统模块计数以及数字和模拟设计大规模集成-我们大大减少绝对构件计数综合这些因素创建大相径庭的供应链模型并产生系统期望寿命和非强制新范式

回想一下我对这些新产品的报道,我记不起来曾用这么多空间解释新产品贝德洛克自动化新方法 控制系统设计操作 值得更多关注话虽如此,我只点到会议中讨论的要点Bedrock综合开发环境、控制器嵌入式实时OSGreenHills软件或即发安全电源产品配电源和UPS嵌入式服务器待会我再多讲几句现时,环绕新概念,我最近一直在做,我建议访问Bedrock自动化网站详细信息查询

关于业界对工业控制系统设计全新方法的反应问题,我联系过的几个终端用户(他们的名字我尚无法透露)表示对这一产品极感兴趣,并提到使用技术的实验项目计划。上传产品发布市场
